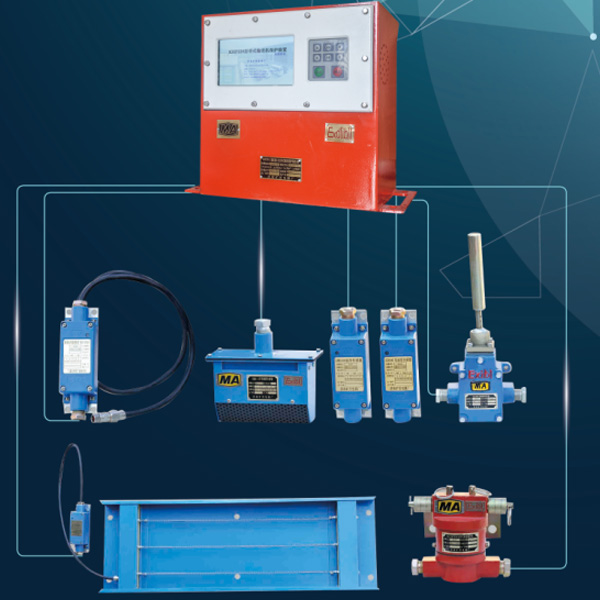

KHP229型煤矿用带式输送机保护装置

♦产品概述

KHP229型煤矿用带式运输机保护装置是我厂新一代隔爆兼本安保护设备，产品采用 二级微处理器为核心，用于速度、堆煤、烟雾、温度、跑偏、急停、撕裂、维修用点动等综合保护。 该产品具有远距离声光报警功能，采用320X240点阵液晶发光显示。在故障显示时，可 准确测定并显示故障位置，便于人员及时维护；温度采用LM35传感器，精确度高；航空快速 连接器，安装方便快捷、准确可靠。本机具有开机自检、延时开机等优点。由于采用二级核心微 处理器，线路数据端口整机元器件减小，性能更稳定，在线编程更方便。 适用于具有甲烷和煤尘的爆炸性气体混合物的场合。

♦本保护装置运行的两种模式

(1)正常运行　在正常运行时所有的传感器都工作即起保护功能。

(2)非正常运行　即强制开机和点动，在非正常开机时，不起保护功能只能控制皮带保护的起停。

♦主机基本参数

a)额定输入电压: AC127V/36V;额定电流: 800mA;

b)电压允许波动: 75% ~ 110%;

c)本安输出电压Uo: DC12V;

d)本安输出电流lo: 1.2A;

e)外部电容Co: 0.1μF;

f)外部电感Lo: 0.1mH;

g)主机与配接设备间连接距离1km, 分布电容≤0.1 μ F/km,分布电感≤1mH/km。

h)继电器输出接点容量; AC250V / 5A,

♦传感器参数

(1)速度传感器由霍尔元件接近开关及相关电路组成，具有开关速度快，无瞬间抖动，工作频率宽DCl00KHz，寿命长，体积小，安装方便等优点，使用电源DCl2Vo

(2)堆煤传感器由四级运放器组成电路，通过煤位探头读煤仓或漏斗内煤位进行煤位监测，当煤位触及煤位探头，保护器停车并发生报警，使用电源DC12Vo

(3)跑偏传感器由万向推杆和行程开关等组成，灵敏度高，使用寿命长。

(4)温度传感器由LM35温度传感器头及相应的电路组成，测定温度精确，使用电源 DC12V，误差在0．5°C。

(5)急停传感器由双向急停开关开关组成。

(6)烟雾传感器由气敏头四级运放器等组成电路，电源使用DCl2V。

(7)撕裂传感器由接料盒及相应的电路组成使用电源DCl2Vo
