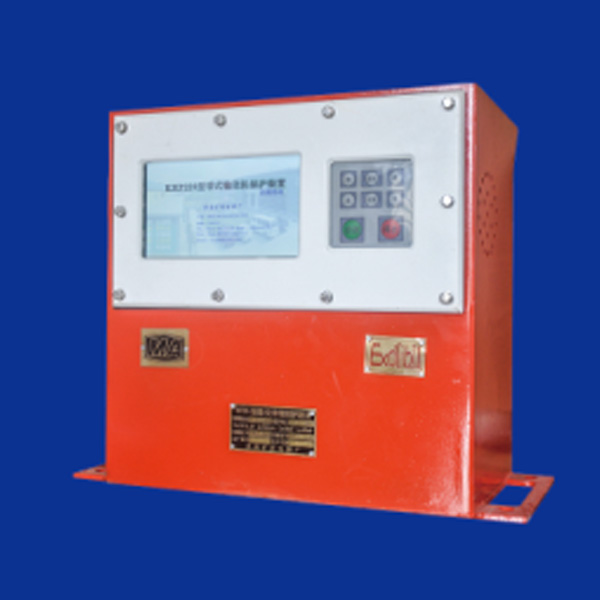

KHP229-Z型隔爆兼本安型带式输送机保护装置主机

♦ 产品概述

KHP229-Z隔爆兼本安型带式输送机保护装置主机是我厂新一代隔爆兼本安保护设备，产品采用二级核心微处理器，用于速度、堆煤、烟雾、温度、跑偏、急停、撕裂、维修用点动等综合保护装置。

该产品具有远距离声光报警功能，采用320×240点阵液晶发光显示。在故障显示时，可准确测定并显示故障位置，便于人员及时维护，采用航空快速连接器，安装方便快捷、准确可靠，本机具有开机自检、延时开机等优点。由于采用二级微处理器，线路数据端口、整机元器件减少，性能更稳定，在线编程更方便。

适用于具有甲烷和煤尘的爆炸性气体混合物的场合。

♦产品特点

本保护装置运行的两种模式

（1） 正常运行 在正常运行时所有的传感器都工作即起保护功能。

（2） 非正常运行 即强制开机和点动；在非正常开机时，不起保护功能只能控制皮带保护的起停。

♦技术参数

1. 基本参数

a) 额定输入电压：AC127V/36V；额定电流： 800mA；

b) 电压允许波动：75%～110%；

c) 主机与配接设备间连接距离1km，分布电容≤0.1μF/km，分布电感≤1mH/km。

d) 继电器输出接点容量；AC36V / 5A，AC127V / 1.5A

2. 本安参数

(a) U0：DC12V ，I0:1.2A; (b) L0: 0.1mH，C0: 0.1μF；

3. 传感器参数

（1） 速度传感器由霍尔元件、接近开关及相关电路组成，开关速度快，无瞬间抖动，工作频率宽，寿命长，体积小，安装方便，使用电源DC12V。

（2） 堆煤传感器由四级运放器组成电路，通过煤位探头读取煤仓或漏斗内煤位进行煤位监测，当煤位触及煤位探头，主机报警并停车，使用电源DC12V

（3） 跑偏传感器由万向推杆和行程开关等组成，灵敏度高，使用寿命长。

（4） 温度传感器由温度传感器头及相应的电路组成，测定温度精确，使用电源DC12V，误差在0.5℃

（5） 急停传感器由拉环杆行程开关组成

（6） 烟雾传感器由气敏头四级运放器等组成电路，电源使用DC12V

（7） 撕裂传感器由接料盒及相应的电路组成使用电源DC12V

4. 外形尺寸：340mm*185mm*350mm(长*宽*高)
